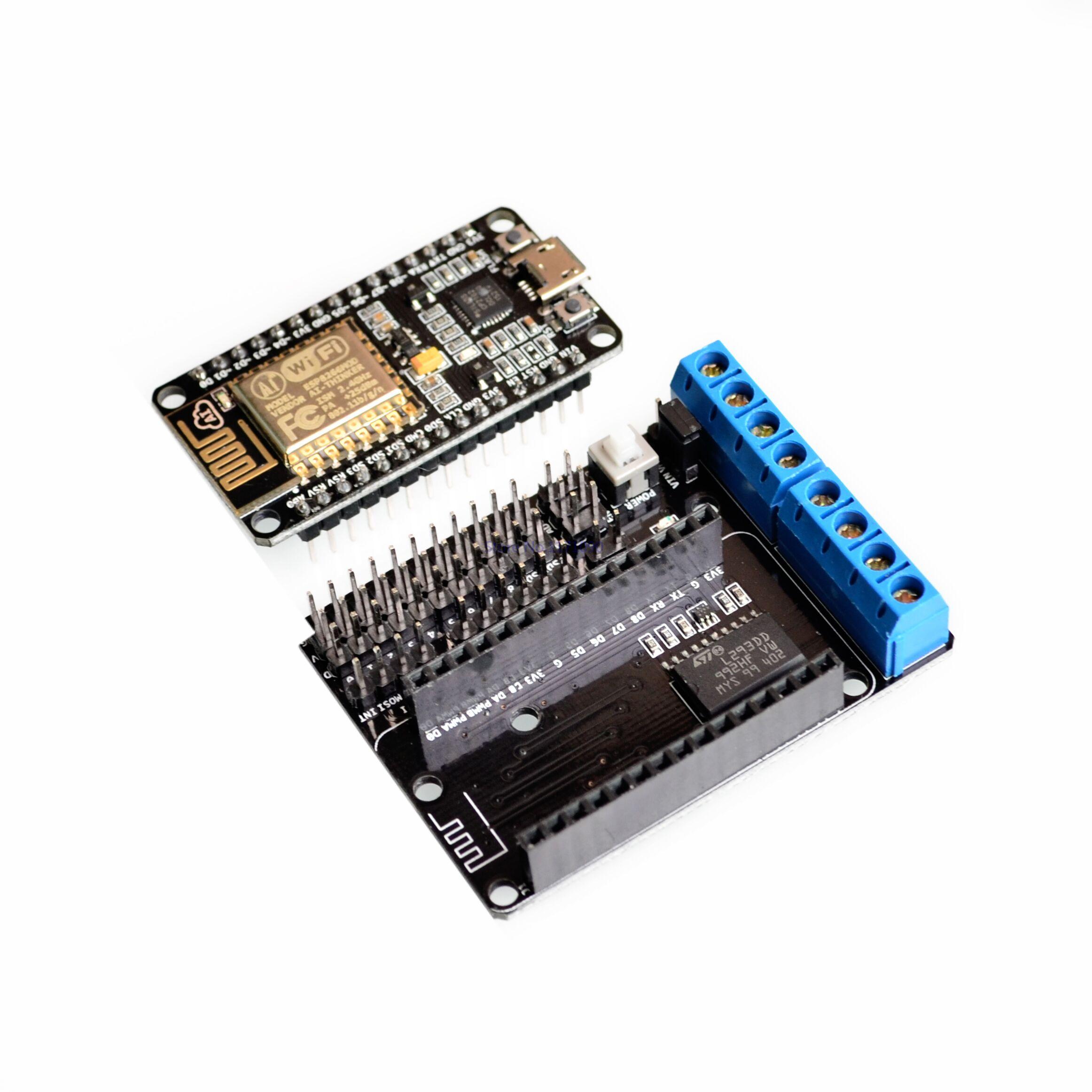

ESP8266 WiFi Motor Drive Expansion Board For NodeMCU V2 (USB to TTL CP2102)ESP-12E

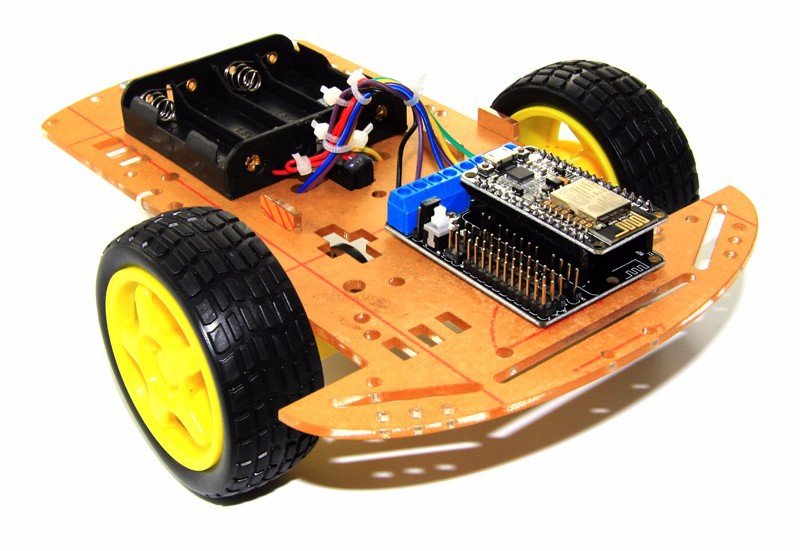

NodeMCU Motor Shield Board L293D for ESP-12E from ESP8266 esp 12E kit diy rc toy wifi rc smart car remote control


Feature:

Power input:
Motor power supply (VM): 4.5V ~ 36V, can be powered separately
Control power (VIN): 4.5V ~ 9V (10VMAX), can be powered separately
Module provides short-circuit sub (short the VM and VIN), you can easily use one power (must 4.5V ~ 9V) while completing motor drive and control
Logic Operating current Iss: ≤60mA (Vi = L), ≤22mA (Vi = H)
Drive part of the work current Io: ≤1.2A
Maximum power dissipation: 4W (T = 90 ℃)
Control signal input level: High: 2.3V≤VIH≤VIN; Low: -0.3V≤VIL≤1.5V
Working temperature: -25 ℃ ~ + 125 ℃
Drive Type: Dual high-power H-bridge driver

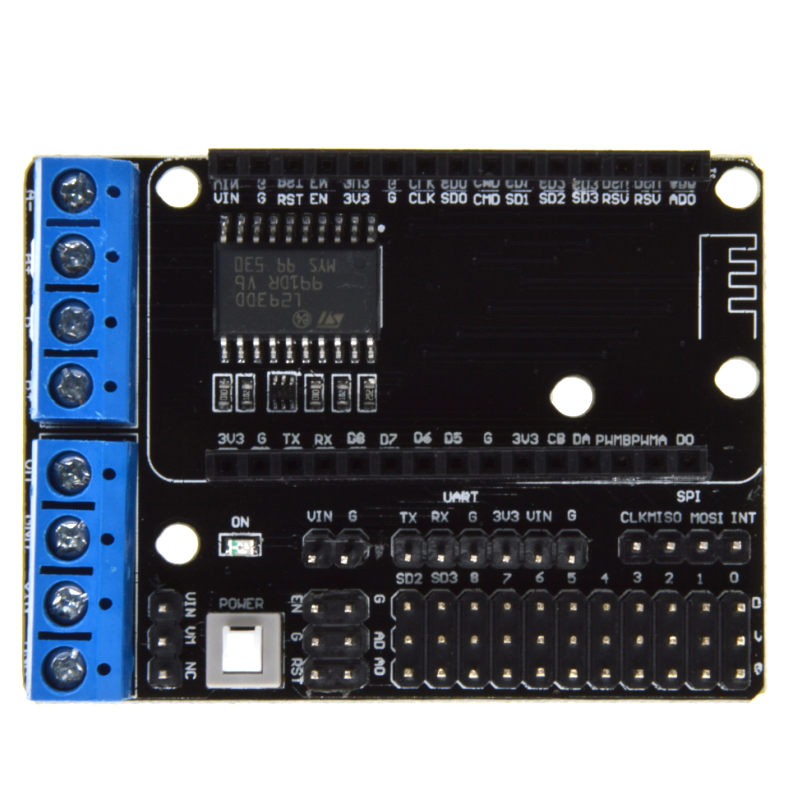

ESP12E Dev Kit Control Port: D1, D3 (A motor); D2, D4 (B motor)
Expand two-way motor-driven, two-way direct drive motor
Onboard power switch
Motor power, control power separation; In the experiment, by short-circuiting block the merger, the VIN and VM short, while power to the motor and the control board

Notice:

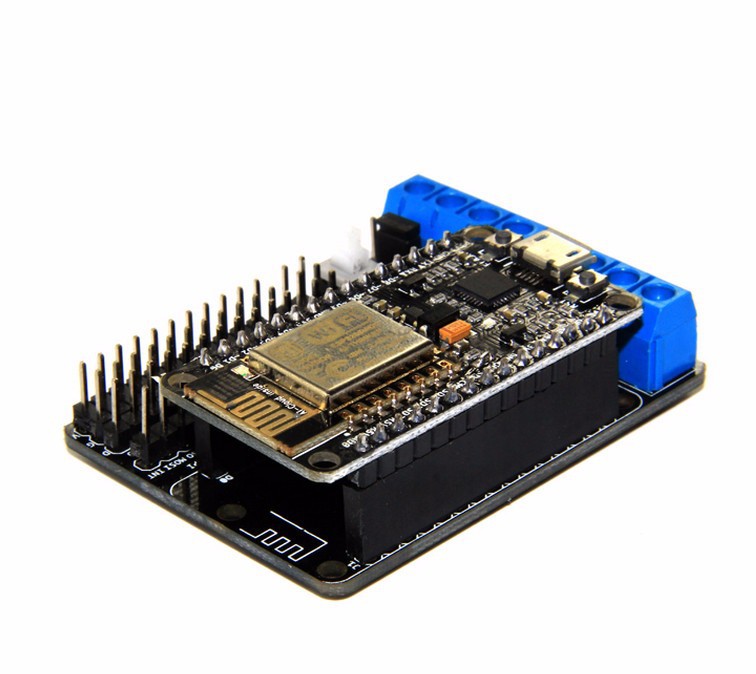

When inserted into the ESP-12E module, please note the direction consistent with an expansion board antenna
The use of short modules that can simultaneously control board and motor.


Package included:

1 x ESP8266 WiFi Motor Drive Expansion Board

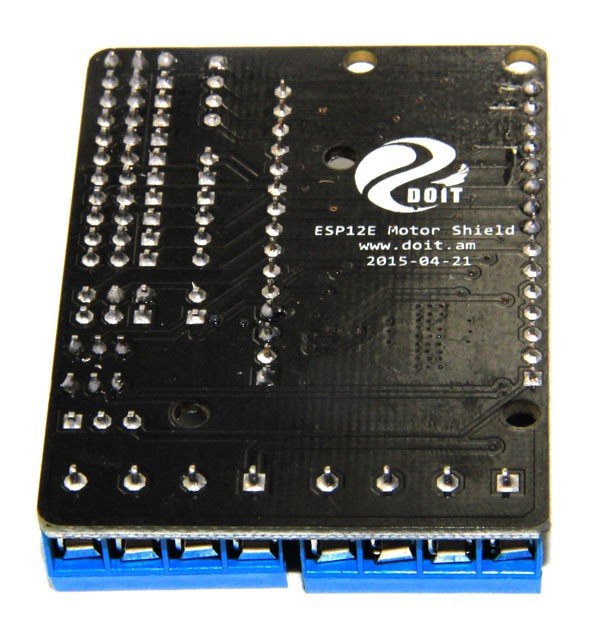

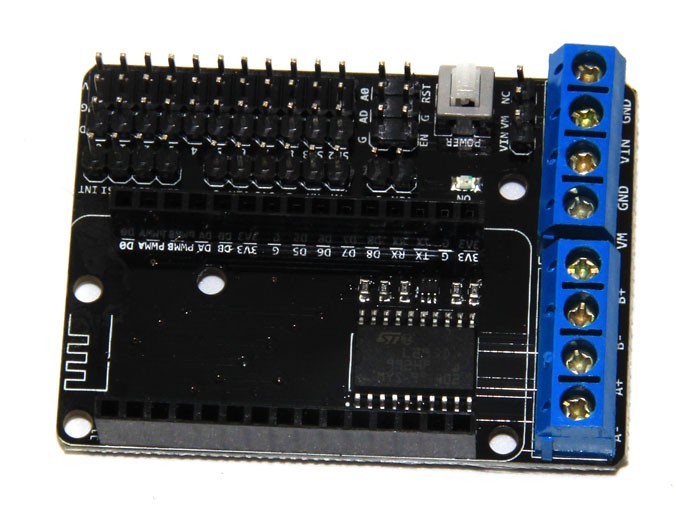

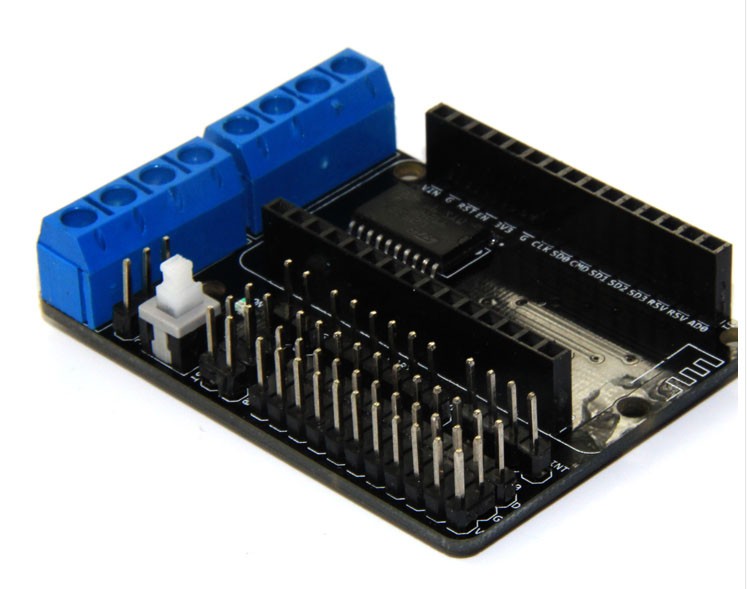

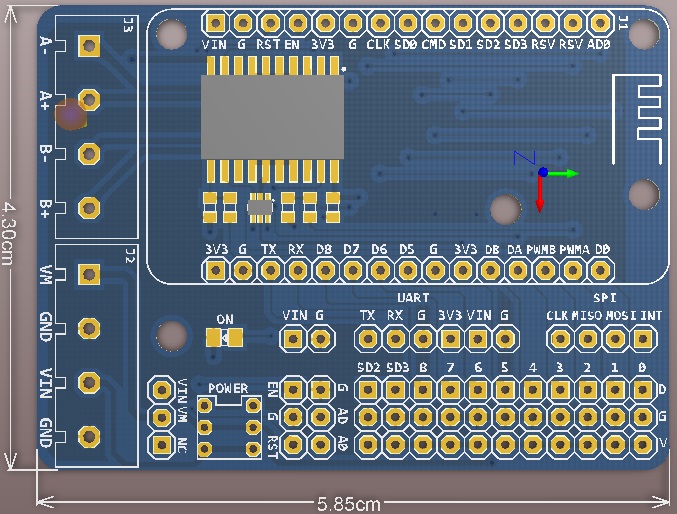

NodeMCU Motor Shield Board L293D for NodeMCU V2
NodeMCU Motor Shield Board L293D for NodeMCU V2
NodeMCU Motor Shield Board L293D for NodeMCU V2
NodeMCU Motor Shield Board L293D for NodeMCU V2
NodeMCU Motor Shield Board L293D for NodeMCU V2
NodeMCU Motor Shield Board L293D for NodeMCU V2
