รายละเอียดสินค้า

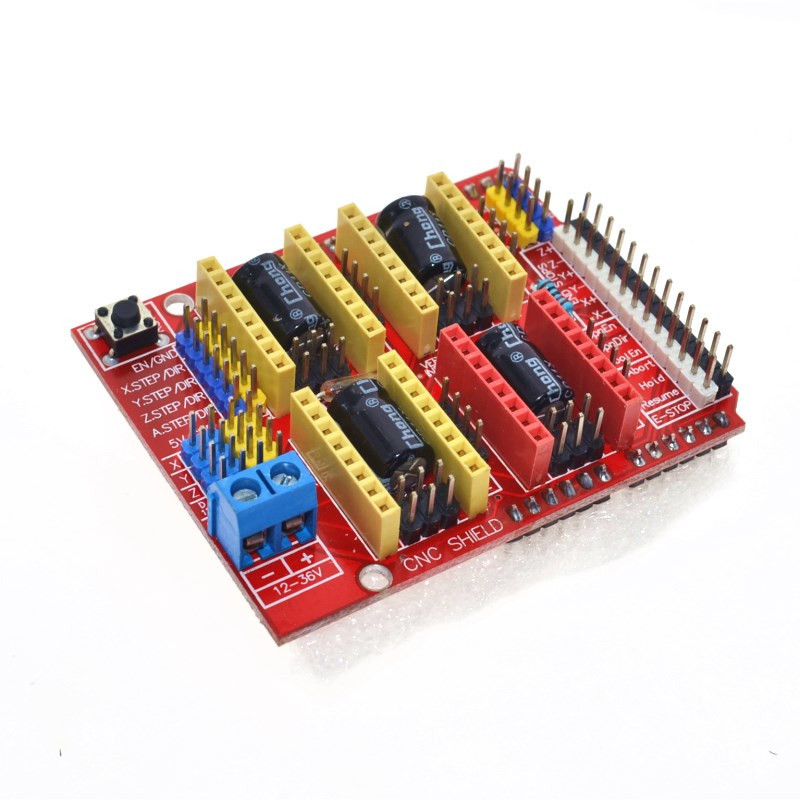

CNC shield v3 engraving machine / 3D Printer / A4988 driver expansion board for Arduino

Features:

Power:Medium Power
Model Number:A4988 Driver CNC Shield Expansion Board
is_customized:Yes
Usage:Light-emitting Diode
Structure:PNP
Special Function:Common Point Contact Diode
Frequency:High Frequency
Type:Amplifier
Construction:Schottky Diode
Material:Silicon
Install Style:Plug-in
Function:Power Triode

Description:

100% brand new and high quality
This expansion board as a driver expansion board, can be used for engraving machines, 3D printers.
It is a total of four slots, can drive four A4988 stepper motor. Each road stepper motors only need two IO ports. In other words, six IO ports can be well managed three stepper motors. Very convenient to use.
UNO for Arduino module IO port correspondence introduction.

Arduino CNC Shield v3 Engraving Machine (ไม่รวม A4988) เป็น shield ที่ใช้ในการควบคุม Stepper motor ได้พร้อมกันถึง4 ตัว สามารถต่อเข้ากับ Arduino ที่มี Layout & Pin เป็นแบบ R3 ได้โดยตรง เหมาะสำหรับสร้าง CNC ,3D Printer หรือ laser cutters มีซอร์ฟแวร์ฟรี (GRBL เป็น open source ควบคุมการทำงานด้วย G-code) สำหรับใช้ในการควบคุม Arduino CNC shield v3 Engraving Machine รองรับการทำงานสำหรับไฟกระแสตรงขนาด 12 – 36 โวลต์


Features:

  • GRBL 0.8c compatible. (Open source firmware that runs on an Arduino UNO that turns G-code commands into stepper signalshttps://github.com/grbl/grbl)
  • 4-Axis support (X, Y, Z, A-Can duplicate X,Y,Z or do a full 4th axis with custom firmware using pins D12 and D13)
  • 2 x End stops for each axis (6 in total)
  • Spindle enable and direction
  • Coolant enable
  • Uses removable Pololu A4988 compatible stepper drivers. (A4988, DRV8825 and others)
  • Jumpers to set the Micro-Stepping for the stepper drivers. (Some drivers like the DRV8825 can do up to 1/32 micro-stepping)
  • Compact design.
  • Stepper Motors can be connected with 4 pin molex connectors.
  • Runs on 12-36V DC. (At the moment only the Pololu DRV8825 drivers can handle up to 36V so please consider the operation voltage when powering the board.)



Information Support:



Product included:

  • CNC Shield V3 Engraving Machine A4988 Driver Board x 1 pcs




*
The following is a simple stepper motor control procedures:

#define EN        8     // stepper motor enable , active low
#define X_DIR   5    // X -axis stepper motor direction control
#define Y_DIR   6    // y -axis stepper motor direction control
#define Z_DIR   7    // z axis stepper motor direction control
#define X_STP  2   // x -axis stepper control
#define Y_STP  3   // y -axis stepper control
#define Z_STP  4   // z -axis stepper control
/ *
// Function : step . function: to control the direction of the stepper motor , the number of steps .
// Parameters : dir direction control , dirPin corresponding stepper motor DIR pin , stepperPin corresponding stepper motor " step " pin , Step number of step of no return value.
* /

void step (boolean dir, byte dirPin, byte stepperPin, int steps)
{
  digitalWrite (dirPin, dir);
  delay (50);
  for (int i = 0; i <steps; i++) {
      digitalWrite (stepperPin, HIGH);
      delayMicroseconds (800);
      digitalWrite (stepperPin, LOW);
      delayMicroseconds (800);
  }
}
void setup () {/ / The stepper motor used in the IO pin is set to output
  pinMode (X_DIR, OUTPUT); pinMode (X_STP, OUTPUT);
  pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT);
  pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT);
  pinMode (EN, OUTPUT);
  digitalWrite (EN, LOW);
}
void loop () {
  step (false, X_DIR, X_STP, 200); / / X axis motor reverse 1 ring, the 200 step is a circle.
  step (false, Y_DIR, Y_STP, 200); / / y axis motor reverse 1 ring, the 200 step is a circle.
  step (false, Z_DIR, Z_STP, 200); / / z axis motor reverse 1 ring, the 200 step is a circle.
  delay (1000);
  step (true, X_DIR, X_STP, 200); / / X axis motor forward 1 laps, the 200 step is a circle.
  step (true, Y_DIR, Y_STP, 200); / / y axis motor forward 1 laps, the 200 step is a circle.
  step (true, Z_DIR, Z_STP, 200); / / z axis motor forward 1 laps, the 200 step is a circle.
  delay (1000);
}

Note: When inserting the A4988 module, must be careful not to insert opposite. Stepper motor wiring as follows:
2A, 2B is a group (red, green), 1A, 1B is a group (blue, yellow), if want to change direction, can be change the position of one group , for example 2A, 2B mutually exchanged.

*









*
