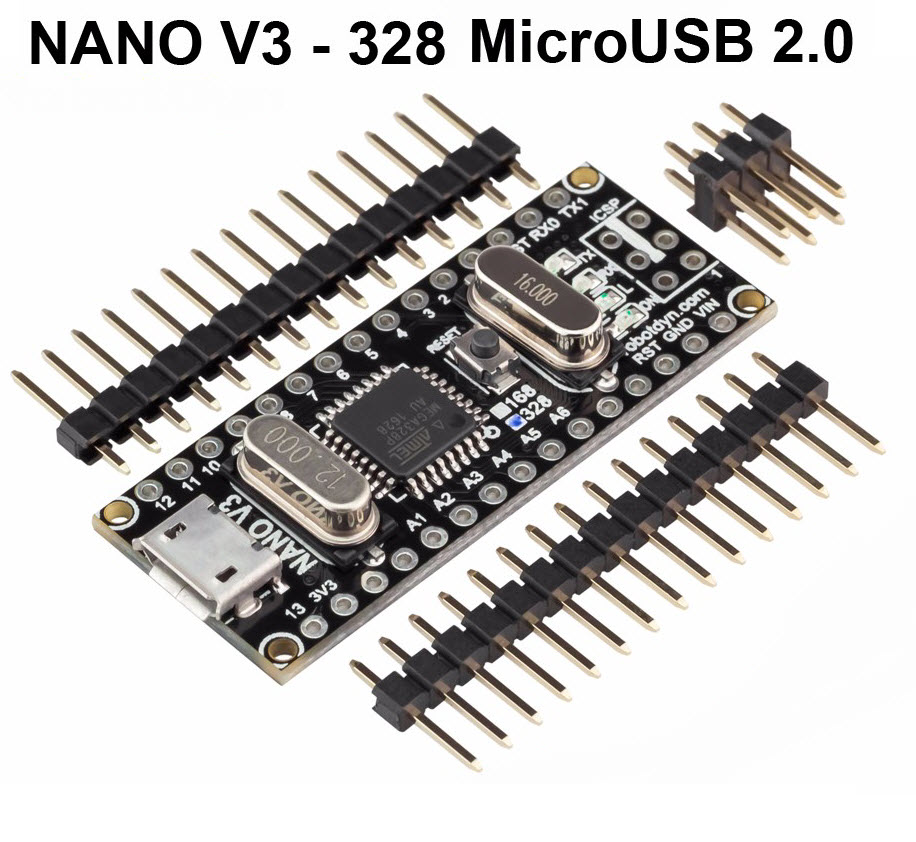

Nano V3 ATmega328 MicroUSB,CH340, 3.3V 500mA. Compatible for Arduino Nano V3.0

Nano V3 constructed on the ATmega328 microcontroller (16MHz) has the small size and can be used together with model boards for solderless wiring (breadboard). It has similar structure with Arduino Diecimila/Duemilanove, but different size. To reduce the size, components are mounted on both sides of the PCB.

The board uses a chip CH340G as converter UART-USB. Chip CH340G - is a budget solution. With an operation frequency in 12Mhz, yields stable result of a data interchange (for correct installation of drivers on the computer follow the instruction).

Nano V3, can be powered via microUSB-port (up to 500mA). On board have fuser for 500mA for save from SUB-port. External power supply 6-12V unregulated to output VIN, or 5V external power source to a regulate output of 5V. The power supply is automatically selected with the maximum voltage value.

* This Nano ATmega168 have PinOut for V3, not V2.

Pin headers not soldered. Pin headers in set.

In Arduino IDE - Board = Nano, Processor = ATmega328P

ใช้ ไอซี AMS1117 จำนวน 2 ตัว
 1. AMS1117 5.0V สำหรับลดแรงดัน Vin (7-12V)  ให้ออก 5V    เพื่อจ่ายให้กับ บอร์ด NANO
 2. AMS1117 3.3V สำหรับลดแรงดัน 5V ให้ออก 3.3V  เพื่อจ่ายให้กับอุปกรณ์ต่อเชื่อม ที่ใช้แรงดัน 3.3V และสามารถจ่ายกระแสได้ถึง 500mA ซึ่งสามารถจ่ายกระแส ได้มากกว่า บอร์ด NANO รุ่นอื่น และ มากกว่า UNO R3 ซึ่งจ่ายได้แค่ 50mA

driver CH340

Download Driver ได้ที่ http://www.winchiphead.com/download/CH341/CH341SER.ZIP

แก้ปัญหา Driver Arduino UNO แบบ SMD ใช้งานไม่ได้บน OSX Yosemite

Download Driver ได้ที่ CH341SER.ZIP

http://www.winchiphead.com/download/CH341/CH341SER.ZIP

https://github.com/xvoland/My-Arduino-Config-Files

http://www.5v.ru/ch340g.htm

แก้ปัญหา Driver Arduino UNO แบบ SMD ใช้งานไม่ได้บน OSX Yosemite

How to install driver CH340/340g CH341 for USB-TTL Arduino IDE on macOS 10.12

Sierra 16A313a

How to program Chinese Arduino (Ch340)

http://www.5v.ru/ch340g.htm

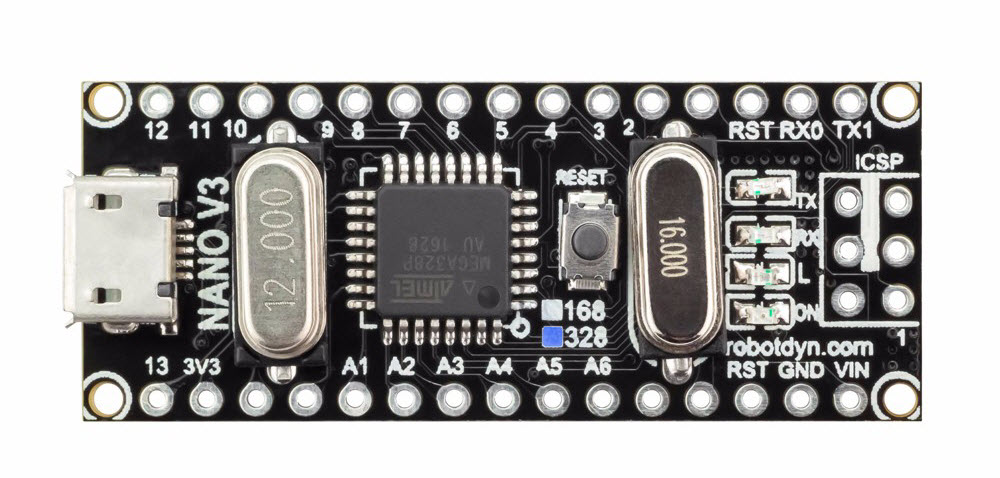

PINOUT
